美化显示GDB调试的数据结构
笔者在前面的博文
记一次pdf转Word的技术经历中有使用到mupdf库，该库是使用C语言写的一个操作PDF文件的库，同时提供了Python接口，Java接口和JavaScript接口。
在使用该库时，如果想要更高的性能，使用C语言接口是不二的选择。笔者在使用mupdf库C API时，遇到一个问题：调试它时不能看到数据结构，全部是一个地址，比如mupdf中的pdf_obj对象，它的API中只有一个typedef，参见
mupdf/pdf/object.h：
1typedef struct pdf_obj pdf_obj;
实际的结构定义是在库的
pdf-object.c文件中，库使用者并不可见。它把整数(int)、浮点数(real)、字符串(string)、名字(name)、数组(array)、字典(dictinary)、间接引用（indirect reference)都抽象成pdf_obj：
1typedef enum pdf_objkind_e
2{
3 PDF_INT = 'i',
4 PDF_REAL = 'f',
5 PDF_STRING = 's',
6 PDF_NAME = 'n',
7 PDF_ARRAY = 'a',
8 PDF_DICT = 'd',
9 PDF_INDIRECT = 'r'
10} pdf_objkind;
11
12struct pdf_obj
13{
14 short refs;
15 unsigned char kind;
16 unsigned char flags;
17};
18
19typedef struct
20{
21 pdf_obj super;
22 union
23 {
24 int64_t i;
25 float f;
26 } u;
27} pdf_obj_num;
28
29typedef struct
30{
31 pdf_obj super;
32 char *text; /* utf8 encoded text string */
33 size_t len;
34 char buf[FZ_FLEXIBLE_ARRAY];
35} pdf_obj_string;
36
37typedef struct
38{
39 pdf_obj super;
40 char n[FZ_FLEXIBLE_ARRAY];
41} pdf_obj_name;
42
43typedef struct
44{
45 pdf_obj super;
46 pdf_document *doc;
47 int parent_num;
48 int len;
49 int cap;
50 pdf_obj **items;
51} pdf_obj_array;
52
53typedef struct
54{
55 pdf_obj super;
56 pdf_document *doc;
57 int parent_num;
58 int len;
59 int cap;
60 struct keyval *items;
61} pdf_obj_dict;
62
63typedef struct
64{
65 pdf_obj super;
66 pdf_document *doc; /* Only needed for arrays, dicts and indirects */
67 int num;
68 int gen;
69} pdf_obj_ref;
然后API中全部使用pdf_obj*来操作上述数据结构：
1// 创建API
2pdf_obj *pdf_new_int(fz_context *ctx, int64_t i);
3pdf_obj *pdf_new_real(fz_context *ctx, float f);
4pdf_obj *pdf_new_name(fz_context *ctx, const char *str);
5pdf_obj *pdf_new_string(fz_context *ctx, const char *str, size_t len);
6pdf_obj *pdf_new_text_string(fz_context *ctx, const char *s);
7pdf_obj *pdf_new_indirect(fz_context *ctx, pdf_document *doc, int num, int gen);
8pdf_obj *pdf_new_array(fz_context *ctx, pdf_document *doc, int initialcap);
9pdf_obj *pdf_new_dict(fz_context *ctx, pdf_document *doc, int initialcap);
10
11// 释放内存的API
12void pdf_drop_obj(fz_context *ctx, pdf_obj *obj);
13
14// 检测API
15int pdf_is_null(fz_context *ctx, pdf_obj *obj);
16int pdf_is_bool(fz_context *ctx, pdf_obj *obj);
17int pdf_is_int(fz_context *ctx, pdf_obj *obj);
18int pdf_is_real(fz_context *ctx, pdf_obj *obj);
19int pdf_is_number(fz_context *ctx, pdf_obj *obj);
20int pdf_is_name(fz_context *ctx, pdf_obj *obj);
21int pdf_is_string(fz_context *ctx, pdf_obj *obj);
22int pdf_is_array(fz_context *ctx, pdf_obj *obj);
23int pdf_is_dict(fz_context *ctx, pdf_obj *obj);
24int pdf_is_indirect(fz_context *ctx, pdf_obj *obj);
25
26// pdf_obj转换C标准数据类型的API
27int pdf_to_bool(fz_context *ctx, pdf_obj *obj);
28int pdf_to_int(fz_context *ctx, pdf_obj *obj);
29int64_t pdf_to_int64(fz_context *ctx, pdf_obj *obj);
30float pdf_to_real(fz_context *ctx, pdf_obj *obj);
31const char *pdf_to_name(fz_context *ctx, pdf_obj *obj);
32const char *pdf_to_text_string(fz_context *ctx, pdf_obj *obj);
33const char *pdf_to_string(fz_context *ctx, pdf_obj *obj, size_t *sizep);
34char *pdf_to_str_buf(fz_context *ctx, pdf_obj *obj);
35size_t pdf_to_str_len(fz_context *ctx, pdf_obj *obj);
36int pdf_to_num(fz_context *ctx, pdf_obj *obj);
37int pdf_to_gen(fz_context *ctx, pdf_obj *obj);
还有很多操作pdf_obj的API，就不一一列出了。这里想要说的是API的封装非常好，只是使用者在使用库时，想要更深入地查看数据，就很不友好了。
我们在C/C++语言中，经常会自定义数据结构，但是调试时调试器都会默认的按最原始的组织方式展示它们，很不直观。只有借助调试器的美化输出才能达到目的。比如C++中的STL库，定义了很多数据结构，如果不美化调试器的输出是很难查看其数据的，只是由于STL是标准库，编译器厂商已经帮我们做了相应的美化输出工作，所以可以直观地看数据。
下面笔者借调试研究mupdf库，介绍一下如何美化显示调试器的输出。目前主流的调试器有GDB、LLDB以及MS Debugger，以GDB的使用最广泛，跨Linux、MacOS、Windows、IOS、安卓等等，LLDB作为后起之秀，使用也越来越广泛，而MS Debugger本地调试器局限于Windows，但Windows使用广泛。所以笔者打算以mupdf库为例，介绍这三个调试器的美化输出。本文先介绍GDB的美化输出（Windows下的MinGW中的GDB）。
一、加载自定义脚本
GDB在启动时，会尝试加载~/.gdbinit文件（如果有就加载）。所以我们可以把一些基本设置放在这个文件中来，比如设置反汇编的格式为intel（GDB默认的反汇编格式为att）、调用自定义的python脚本。
需要注意的是在Windows下，假定用户名为admin，如果是Windows控制台，~/.gdbinit位于C:/Users/admin/.gdbinit；如果是MinGW的终端，则位于MinGW的/home/admin/.gdbinit。
比如笔者的~/.gdbinit文件如下：
1# 设置反汇编格式为intel
2set disassembly-flavor intel
3# 允许自动执行本地gdbinit，即允许执行项目级的`.gdbinit`
4set auto-load local-gdbinit on
5# 设置自动加载GDB脚本的安全路径，`/`表示所有项目，如果要指定特定项目，给出具体路径即可
6set auto-load safe-path /
7add-auto-load-safe-path /
8# 执行shell指令，Windows下执行chcp 65001修改控制台编码为UTF8
9shell chcp 65001
10# python脚本
11python
12import sys
13# 添加python搜索模块的路径
14sys.path.insert(0, 'C:/Users/admin/gdbscripts')
15# 导入mupdf_printer模块
16import mupdf_printer
17end
在C:/Users/admin/gdbscripts中添加一个mupdf_printer.pdf文件，写一句：
1print("MuPDF GDB pretty printers loaded.")

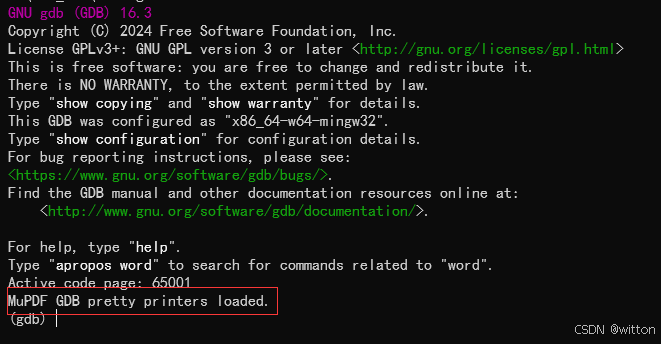

分别在Windows控制台以及MinGW终端执行GDB，看是否有输出：
看到输出就说明自定义的脚本加载成功了。
二、写mupdf测试代码
1#include <mupdf/fitz.h>
2#include <mupdf/pdf.h>
3
4// 为GDB调试器使用，不能设置为static
5// 这将使得GDB可以在运行时获取mupdf的版本信息
6const char* mupdf_version = FZ_VERSION;
7
8int main(int argc, char* argv[]) {
9 pdf_obj* nil = nullptr;
10 fz_context* ctx = fz_new_context(nullptr, nullptr, FZ_STORE_UNLIMITED);
11 pdf_document* doc = pdf_open_document(ctx, "t.pdf");
12 pdf_obj* Int = pdf_new_int(ctx, 10);
13 pdf_obj* Real = pdf_new_real(ctx, 3.14);
14 pdf_obj* Str = pdf_new_text_string(ctx, "hello");
15 pdf_obj* Name = pdf_new_name(ctx, "name");
16
17 pdf_obj* ar = pdf_new_array(ctx, doc, 10);
18 pdf_array_put(ctx, ar, 0, Int);
19 pdf_array_put(ctx, ar, 1, Real);
20 pdf_array_put(ctx, ar, 2, Str);
21 pdf_array_push_bool(ctx, ar, 1);
22 pdf_array_push_bool(ctx, ar, 0);
23 pdf_array_push(ctx, ar, PDF_NULL);
24
25 pdf_obj* dict = pdf_new_dict(ctx, doc, 10);
26 pdf_dict_puts(ctx, dict, "int", Int);
27 pdf_dict_puts(ctx, dict, "real", Real);
28 pdf_dict_puts(ctx, dict, "str", Str);
29 pdf_dict_puts(ctx, dict, "name", Name);
30 pdf_dict_puts(ctx, dict, "array", ar);
31 // 这里3633是笔者pdf文件中的Catalog对象
32 pdf_obj* ref = pdf_new_indirect(ctx, doc, 3633, 0);
33
34 pdf_drop_obj(ctx, Int);
35 pdf_drop_obj(ctx, Real);
36 pdf_drop_obj(ctx, Str);
37 pdf_drop_obj(ctx, Name);
38 pdf_drop_obj(ctx, ar);
39 pdf_drop_obj(ctx, dict);
40 pdf_drop_obj(ctx, ref);
41
42 fz_drop_context(ctx);
43}
目前在VSCode下使用GDB调试时显示的变量值全部是地址：

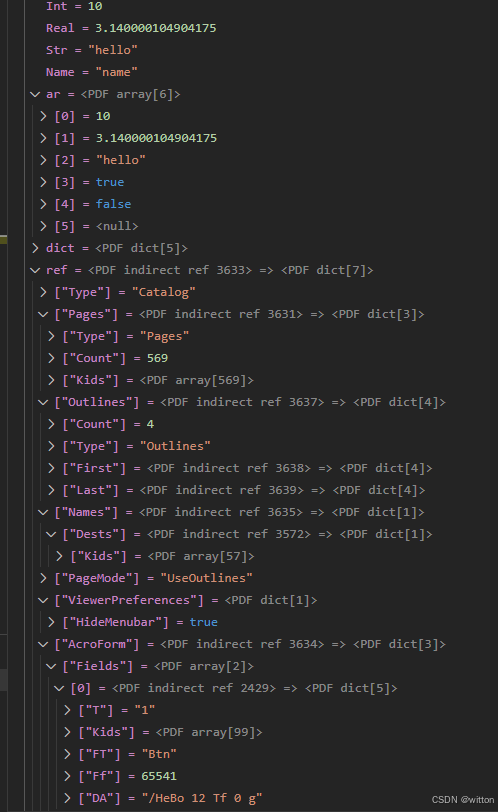

下面是笔者添加了美化显示后的效果：
三、写GDB的Python脚本
GDB的Python扩展可以参见 Extending GDB using Python，我们目前只需要美化输出的API，参见 Pretty Printing API，我主要使用到以下三个函数：
- pretty_printer.children (self)：用于展示子节点，如果有子节点，需要实现此函数，如果没有则不写。
- pretty_printer.display_hint (self)：用于提示该节点的类型，如果是字典返回
"map"；如果是数组返回"array"；如果是字符串，返回"string"；其它情况返回None。 - pretty_printer.to_string (self)：用于显示节点的值。
1. 向GDB注册pdf_obj类型
要让GDB以自定义的方式显示数据，需要先向GDB注册数据类型，这里需要注册的是pdf_obj类型。
1import gdb
2
3def pdf_obj_lookup(val):
4 try:
5 t = val.type.strip_typedefs()
6 if t.code == gdb.TYPE_CODE_PTR:
7 t = t.target()
8 if t.name == "pdf_obj":
9 print("<pdf_obj>")
10 except:
11 return None
12
13gdb.pretty_printers.append(pdf_obj_lookup)
14print("MuPDF GDB pretty printers loaded.")
由于C语言中很多类型都是使用typedef方式定义过的，所以在解析类型时，可能需要调用strip_typedefs去掉typedef，最重要的是要去掉指针，这样方便只检测pdf_obj类型。
2. 写美化输出代码
在写美化输出的Python代码前，需要了解一下如何取值：
1. 直接使用C/C++中的字段名取字段值
如果是自己写的代码，或者使用库有调试信息，则可以直接使用字段名来取字段值，比如：
1struct foo { int a, b; };
2struct bar { struct foo x, y; };
则可以直接使用字段名"a"、“b”、“x”，“y"来取值：
1class fooPrinter(gdb.ValuePrinter):
2 """Print a foo object."""
3
4 def __init__(self, val):
5 self.__val = val
6
7 def to_string(self):
8 return ("a=<" + str(self.__val["a"]) +
9 "> b=<" + str(self.__val["b"]) + ">")
10
11class barPrinter(gdb.ValuePrinter):
12 """Print a bar object."""
13
14 def __init__(self, val):
15 self.__val = val
16
17 def to_string(self):
18 return ("x=<" + str(self.__val["x"]) +
19 "> y=<" + str(self.__val["y"]) + ">")
2. 调用C/C++代码中的函数
如果是使用的别人编译的库，且没有调试信息，但有提供相应的API，则可以使用GDB调用API来取值。这里使用的mupdf库，在MinGW下就没有调试信息，但是提供了一系列的操作API，所以这里使用gdb.parse_and_eval来调用C/C++中的函数。需要注意的是在调用完成后需要强制转换成API对应的类型。比如，调用pdf_is_int，它的函数原型为：
1int pdf_is_int(fz_context *ctx, pdf_obj *obj);
需要写成：
1result = gdb.parse_and_eval(f"(int)pdf_is_int({ctx_addr}, {obj_addr}")

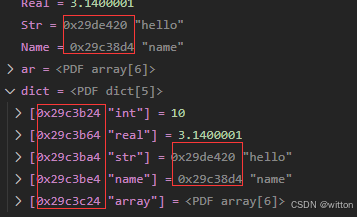

result中保存的就是调用的结果，如果GDB设置了set print address on，则字符串会返回地址和字符串内容：
在字典显示中Key的显示会比较难看，所以需要对结果进行处理，GDB提供了string()函数去掉地址，判断到返回值是字符串，则调用result.string()去掉地址。
为了方便调用API，定义专门的函数来处理：
1# 由于mupdf中的API都带有一个 fz_context* 参数，
2# 为了提高性能，我们调用 fz_new_context_imp 来创建一个全局的pdf_ctx。
3pdf_ctx = None
4
5# 由于fz_new_context_imp需要用到mupdf的版本号，但mupdf库并没提供这样的获取途径，
6# 所以需要在C/C++代码中定义一个全局变量mupdf_version，且不能设置为静态变量
7# const char* mupdf_version = FZ_VERSION;
8# 然后在此写一个专门的函数来获取mupdf的版本号
9def get_mupdf_version_from_symbol():
10 try:
11 version = gdb.parse_and_eval('(const char*)mupdf_version')
12 return version.string()
13 except gdb.error as e:
14 return f"<symbol not found: {e}>"
15
16# 调用mupdf API的专用函数
17# func_name是要调用的mupdf API名
18# val是pdf_obj或者pdf_obj*
19# retType是API的返回类型，支持int, float, str和object
20# *args 是可能需要的参数，比如pdf_obj *pdf_array_get(fz_context *ctx, pdf_obj *array, int i)需要传一个索引i
21def call_mupdf_api(func_name, val, retType, *args):
22 try:
23 # 获取地址，如果是指针，直接转成int
24 # 如果是对象，需要取地址，再转成int
25 if val.type.code == gdb.TYPE_CODE_PTR:
26 addr = int(val)
27 else:
28 addr = int(val.address)
29 cast = {
30 int: "(int)",
31 float: "(float)",
32 str: "(const char*)",
33 object: "(pdf_obj *)", # 转成pdf_obj指针
34 }.get(retType, "(void)") # 根据Python传的参数，转成C/C++中的类型，默认强转为void
35 # 如果pdf_ctx还没创建，则调用fz_new_context_imp创建
36 global pdf_ctx
37 if pdf_ctx is None:
38 ver = get_mupdf_version_from_symbol()
39 pdf_ctx = gdb.parse_and_eval(f"(fz_context*)fz_new_context_imp(0,0,0,\"{ver}\")")
40 # 有额外参数的情况
41 if args.__len__() > 0:
42 args_str = ', '.join([str(arg) for arg in args])
43 expr = f"{cast}{func_name}({pdf_ctx},{addr}, {args_str})"
44 else: # 没额外参数的情况
45 expr = f"{cast}{func_name}({pdf_ctx},{addr})"
46 result = gdb.parse_and_eval(expr)
47 # 使用全局 pdf_ctx 则此处不需要释放
48 #gdb.parse_and_eval(f"(void)fz_drop_context({ctx})")
49 # 根据返回类型进行处理，为了避免异常，使用cast转为C/C++中的类型
50 if retType == int:
51 return int(result.cast(gdb.lookup_type("int")))
52 elif retType == float:
53 return float(result.cast(gdb.lookup_type("float")))
54 elif retType == str:
55 # 去掉字符串中的地址
56 return result.string()
57 else:
58 return result
59 except Exception as e:
60 print(f"<error calling {func_name}: {e}>")
61 return f"<error calling {func_name}: {e}>"
由于很多API的返回值都是int，为了方便，封装一下：
1def call_pdf_api(func_name, val, rettype=int):
2 return call_mupdf_api(func_name, val, rettype)
3
4def call_pdf_api_1(func_name, val, args, rettype=int):
5 return call_mupdf_api(func_name, val, rettype, args)
3.检测pdf_obj的类型
pdf_obj可能是布尔(bool)、整数(int)、浮点数(real)、字符串(string)、名字(name)、数组(array)、字典(dictinary)、间接引用（indirect reference)，在解析前，需要知道具体的类型：
1def detect_pdf_obj_kind(val):
2 try:
3 if call_pdf_api("pdf_is_int", val):
4 return "int"
5 elif call_pdf_api("pdf_is_real", val):
6 return "real"
7 elif call_pdf_api("pdf_is_string", val):
8 return "string"
9 elif call_pdf_api("pdf_is_name", val):
10 return "name"
11 elif call_pdf_api("pdf_is_array", val):
12 return "array"
13 elif call_pdf_api("pdf_is_dict", val):
14 return "dict"
15 elif call_pdf_api("pdf_is_bool", val):
16 return "bool"
17 elif call_pdf_api("pdf_is_null", val):
18 return "null"
19 else:
20 return "unknown"
21 except Exception as e:
22 print(f"<error detecting pdf_obj kind: {e}>")
23 return "error"
4. 写各类型的美化输出
布尔(bool)、整数(int)、浮点数(real)、字符串(string)、名字(name)这些都是没有子节点的简单数据结构，所以不需要children函数：
1class PDFObjIntPrinter:
2 def __init__(self, val):
3 self.val = val
4
5 def to_string(self):
6 return call_pdf_api('pdf_to_int', self.val, int)
7
8 def display_hint(self):
9 return None
10
11class PDFObjRealPrinter:
12 def __init__(self, val):
13 self.val = val
14
15 def to_string(self):
16 return call_pdf_api('pdf_to_real', self.val, float)
17
18 def display_hint(self):
19 return None
20
21class PDFObjStringPrinter:
22 def __init__(self, val):
23 self.val = val
24
25 def to_string(self):
26 return call_pdf_api('pdf_to_text_string', self.val, str)
27
28 def display_hint(self):
29 return "string"
30
31class PDFObjNamePrinter:
32 def __init__(self, val):
33 self.val = val
34
35 def to_string(self):
36 return call_pdf_api('pdf_to_name', self.val, str)
37
38 def display_hint(self):
39 return "string"
40
41class PDFObjBoolPrinter:
42 def __init__(self, val):
43 self.val = val
44
45 def to_string(self):
46 ret = call_pdf_api("pdf_to_bool", self.val, int)
47 return 'true' if ret else 'false'
48
49 def display_hint(self):
50 return None
51
52class PDFObjNullPrinter:
53 def __init__(self, val):
54 self.val = val
55
56 def to_string(self):
57 return "<null>"
58
59 def display_hint(self):
60 return None
而数组(array)、字典(dictinary)是需要展开子节点的数据结构，必须要有children函数，children函数需要返回的是一个Python的迭代器，迭代器中需要返回两个值，第一个值是名字name，第二个值则是显示内容；而字典是键值对，需要yield返回两次：
1class PDFArrayPrinter:
2 def __init__(self, val):
3 self.val = val
4 self.count = call_pdf_api("pdf_array_len", self.val)
5
6 def to_string(self):
7 return f"<PDF array[{self.count}]>"
8
9 class _interator:
10 def __init__(self, val, count):
11 self.val = val
12 self.count = count
13 self.index = 0
14
15 def __iter__(self):
16 return self
17
18 def __next__(self):
19 if self.index >= self.count:
20 raise StopIteration
21 i = self.index
22 self.index += 1
23 try:
24 item = call_pdf_api_1("pdf_array_get", self.val, i, object)
25 return f"{i}", item
26 except Exception:
27 raise StopIteration
28
29 def children(self):
30 return self._interator(self.val, self.count)
31
32 def display_hint(self):
33 return "array"
34
35class PDFDictPrinter:
36 def __init__(self, val):
37 self.val = val
38
39 def to_string(self):
40 count = call_pdf_api("pdf_dict_len", self.val)
41 return f"<PDF dict[{count}]>"
42
43 def children(self):
44 count = call_pdf_api("pdf_dict_len", self.val)
45 for i in range(count):
46 try:
47 key = call_pdf_api_1("pdf_dict_get_key",self.val, i, object)
48 val = call_pdf_api_1("pdf_dict_get_val",self.val, i, object)
49 # 下面两个yield语句中，元组的第一个元素不能相同
50 yield (f"{i}:k", key) # 返回键值对的键
51 yield (f"{i}:v", val) # 返回键值对的值
52 except Exception as e:
53 print(f"PDFDictPrinter: error getting key {i} {e}")
54 yield f"<key:{i}>", "<invalid>"
55
56 def display_hint(self):
57 return "map"
四、完整Python脚本：
1import gdb
2
3pdf_ctx = None
4
5def get_mupdf_version_from_symbol():
6 try:
7 version = gdb.parse_and_eval('(const char*)mupdf_version')
8 return version.string()
9 except gdb.error as e:
10 return f"<symbol not found: {e}>"
11
12def call_mupdf_api(func_name, val, retType, *args):
13 try:
14 # 获取地址
15 if val.type.code == gdb.TYPE_CODE_PTR:
16 addr = int(val)
17 else:
18 addr = int(val.address)
19 cast = {
20 int: "(int)",
21 float: "(float)",
22 str: "(const char*)", # for functions returning const char*
23 object: "(pdf_obj *)", # for pdf_obj pointers
24 }.get(retType, "(void)")
25 global pdf_ctx
26 if pdf_ctx is None:
27 ver = get_mupdf_version_from_symbol()
28 pdf_ctx = gdb.parse_and_eval(f"(fz_context*)fz_new_context_imp(0,0,0,\"{ver}\")")
29 if args.__len__() > 0:
30 args_str = ', '.join([str(arg) for arg in args])
31 expr = f"{cast}{func_name}({pdf_ctx},{addr}, {args_str})"
32 else:
33 expr = f"{cast}{func_name}({pdf_ctx},{addr})"
34 result = gdb.parse_and_eval(expr)
35 # 使用全局 pdf_ctx 则此处不需要释放
36 #gdb.parse_and_eval(f"(void)fz_drop_context({ctx})") # Clean up context
37 if retType == int:
38 return int(result.cast(gdb.lookup_type("int")))
39 elif retType == float:
40 return float(result.cast(gdb.lookup_type("float")))
41 elif retType == str:
42 return result.string()
43 else:
44 return result
45 except Exception as e:
46 print(f"<error calling {func_name}: {e}>")
47 return f"<error calling {func_name}: {e}>"
48
49def call_pdf_api(func_name, val, rettype=int):
50 return call_mupdf_api(func_name, val, rettype)
51
52def call_pdf_api_1(func_name, val, args, rettype=int):
53 return call_mupdf_api(func_name, val, rettype, args)
54
55def detect_pdf_obj_kind(val):
56 try:
57 if call_pdf_api("pdf_is_int", val):
58 return "int"
59 elif call_pdf_api("pdf_is_real", val):
60 return "real"
61 elif call_pdf_api("pdf_is_string", val):
62 return "string"
63 elif call_pdf_api("pdf_is_name", val):
64 return "name"
65 elif call_pdf_api("pdf_is_array", val):
66 return "array"
67 elif call_pdf_api("pdf_is_dict", val):
68 return "dict"
69 elif call_pdf_api("pdf_is_bool", val):
70 return "bool"
71 elif call_pdf_api("pdf_is_stream", val):
72 return "stream"
73 elif call_pdf_api("pdf_is_null", val):
74 return "null"
75 else:
76 return "unknown"
77 except Exception as e:
78 print(f"<error detecting pdf_obj kind: {e}>")
79 return "error"
80
81class PDFObjIntPrinter:
82 def __init__(self, val, ref):
83 self.val = val
84 self.ref = ref
85
86 def to_string(self):
87 return f"{self.ref}{call_pdf_api('pdf_to_int', self.val, int)}"
88
89 def display_hint(self):
90 return None
91
92class PDFObjRealPrinter:
93 def __init__(self, val, ref):
94 self.val = val
95 self.ref = ref
96
97 def to_string(self):
98 return f"{self.ref}{call_pdf_api('pdf_to_real', self.val, float)}"
99
100 def display_hint(self):
101 return None
102
103class PDFObjStringPrinter:
104 def __init__(self, val, ref):
105 self.val = val
106 self.ref = ref
107
108 def to_string(self):
109 return f"{self.ref}{call_pdf_api('pdf_to_text_string', self.val, str)}"
110
111 def display_hint(self):
112 return "string"
113
114class PDFObjNamePrinter:
115 def __init__(self, val, ref):
116 self.val = val
117 self.ref = ref
118
119 def to_string(self):
120 return f"{self.ref}{call_pdf_api('pdf_to_name', self.val, str)}"
121
122 def display_hint(self):
123 return "string"
124
125class PDFObjBoolPrinter:
126 def __init__(self, val, ref):
127 self.val = val
128 self.ref = ref
129
130 def to_string(self):
131 ret = call_pdf_api("pdf_to_bool", self.val, int)
132 return f"{self.ref}{'true' if ret else 'false'}"
133
134 def display_hint(self):
135 return None
136
137class PDFObjNullPrinter:
138 def __init__(self, val, ref):
139 self.val = val
140 self.ref = ref
141
142 def to_string(self):
143 return f"{self.ref}<null>"
144
145 def display_hint(self):
146 return None
147
148class PDFArrayPrinter:
149 def __init__(self, val, ref):
150 self.val = val
151 self.ref = ref
152 self.count = call_pdf_api("pdf_array_len", self.val)
153
154 def to_string(self):
155 return f"{self.ref}<PDF array[{self.count}]>"
156
157 class _interator:
158 def __init__(self, val, count):
159 self.val = val
160 self.count = count
161 self.index = 0
162
163 def __iter__(self):
164 return self
165
166 def __next__(self):
167 if self.index >= self.count:
168 raise StopIteration
169 i = self.index
170 self.index += 1
171 try:
172 item = call_pdf_api_1("pdf_array_get", self.val, i, object)
173 return f"{i}", item
174 except Exception:
175 raise StopIteration
176
177 def children(self):
178 return self._interator(self.val, self.count)
179
180 def display_hint(self):
181 return "array"
182
183class PDFDictPrinter:
184 def __init__(self, val, ref):
185 self.val = val
186 self.ref = ref
187
188 def to_string(self):
189 count = call_pdf_api("pdf_dict_len", self.val)
190 return f"{self.ref}<PDF dict[{count}]>"
191
192 def children(self):
193 count = call_pdf_api("pdf_dict_len", self.val)
194 for i in range(count):
195 try:
196 key = call_pdf_api_1("pdf_dict_get_key",self.val, i, object)
197 val = call_pdf_api_1("pdf_dict_get_val",self.val, i, object)
198 # 下面两个yield语句中，元组的第一个元素不能相同
199 yield (f"{i}:k", key) # 返回键值对的键
200 yield (f"{i}:v", val) # 返回键值对的值
201 except Exception as e:
202 print(f"PDFDictPrinter: error getting key {i} {e}")
203 yield f"<key:{i}>", "<invalid>"
204
205 def display_hint(self):
206 return "map"
207
208def pdf_obj_lookup(val):
209 try:
210 t = val.type
211 if t.code == gdb.TYPE_CODE_PTR:
212 t = t.target()
213 if t.name == "pdf_obj":
214 ref = ""
215 if call_pdf_api("pdf_is_indirect", val):
216 ref_num = call_pdf_api("pdf_to_num", val, int)
217 ref = f"<PDF indirect ref {ref_num}> => "
218 kind = detect_pdf_obj_kind(val)
219 if kind == "int":
220 return PDFObjIntPrinter(val, ref)
221 elif kind == "real":
222 return PDFObjRealPrinter(val, ref)
223 elif kind == "string":
224 return PDFObjStringPrinter(val, ref)
225 elif kind == "name":
226 return PDFObjNamePrinter(val, ref)
227 elif kind == "array":
228 return PDFArrayPrinter(val, ref)
229 elif kind == "dict":
230 return PDFDictPrinter(val, ref)
231 elif kind == "bool":
232 return PDFObjBoolPrinter(val, ref)
233 elif kind == "null":
234 return PDFObjNullPrinter(val, ref)
235 else:
236 print(f"<unknown pdf_obj kind: {kind}>")
237 return None
238 except:
239 return None
240
241gdb.pretty_printers.append(pdf_obj_lookup)
242print("MuPDF GDB pretty printers loaded.")
不知道细心的读者有没发现，目前还有一点问题就是在VSCode中数组和字典的在展开过程中，如果已经没有可展开的项了，但是还是有一个箭头在前面。有解决办法的读者也可以在评论区讨论！
笔者可能会持续改进与补充，欲知后续版本，请移步： https://github.com/WittonBell/demo/tree/main/mupdf/gdbscripts
如果对你有帮助，欢迎点赞收藏！
- 原文作者：Witton
- 原文链接：https://wittonbell.github.io/posts/2025/2025-05-29-美化显示GDB调试的数据结构/
- 版权声明：本作品采用知识共享署名-非商业性使用-禁止演绎 4.0 国际许可协议. 进行许可，非商业转载请注明出处（作者，原文链接），商业转载请联系作者获得授权。
