最近在看到一文说Go 1.24有一项重大的性能改进，就是将默认的Map由原来的拉链式HashTable改为使用开放式的SwissTable，实现了性能的大幅提升。于是就查了一下SwissTable相关资料，它是由Google工程师在开源库absl中实现的一种Hash算法。

本文就与大家一起来研究一下它。

一、HashTable

HashTable是通过将Key进行Hash计算映射到HashTable中的某个位置，并将值存储到指定位置，以达到从键到值的映射的。

1. 链式

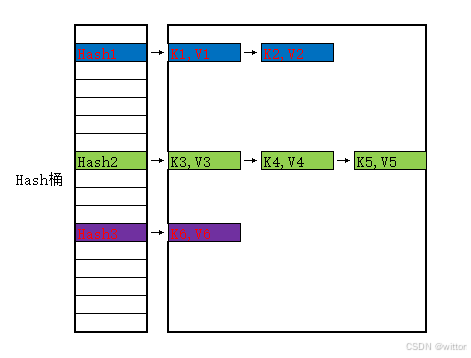

链式法就是当经过Hash函数映射到了相同的位置时，使用链表的方式将它们存储起来，如下图所示：

在查找的时候，先找到Hash桶的位置，再遍历链表，一个Key一个Key地查找。

链式法的添加与删除都比较高效，添加直接在链表头添加即可，删除就改几个指针。但是查询相对缓慢，需要遍历链表，一个个比较Key；由于存储比较分散，对缓存不友好。

2. 开放定址式

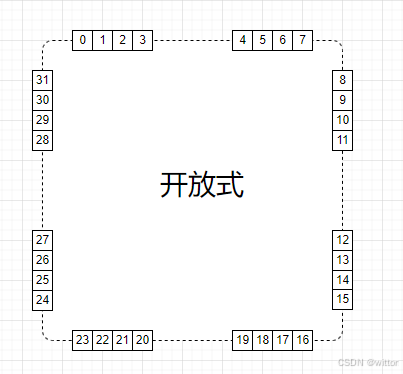

开放定址式是将所有数据存放在一块连续的内存中，这样集中存储，对缓存比较友好。这就需要在分配内存时一次性分配一定量的Hash桶用来存储，如果Hash桶不足以存放时，就需要重新分配Hash桶。

开放定址式与链式不一样，它是在发生冲突时，按一定规则（定址方式）在Hash桶上查到，而不是在另外的地方查找，如果找到了Hash桶的末尾，则从头开始查找，形成一个循环查找的过程，如下图所示：

开放定址式的定址方式又有以下几种常见的做法：

线性探测法线性探测法就是定位到索引i时，如果i位置已经有元素了，则依次查i+1，i+2，……，直到查到一个空位置，如果遇到数组末尾，则从头开始查找。
二次探测法二次探测法就是定准到索引i时，如果i位置已经有元素了，则依次查i+1^2^，i-1^2^，i+2^2^，i-2^2^，……
随机法随机法就是使用伪随机数来解决冲突。

开放定址法虽然解决了链式法对缓存不友好的问题，添加与删除也要快一些（直接定位到Hash桶添加、删除即可），但查找（定位）时如果有冲突，依旧需要依次比较Key。

二、SwissTable

SwissTable是传统开放定址式的HashTable，使用线性探测法的一种改进，有效减少了Key的比较。它的中心思想是在Hash桶上存储Key的Hash特征码，在使用线性探测法定位时，利用CPU的SIMD指令，一次性读取、比较一组特征码，找到特征码相同的索引，再在与Hash桶数量完全一致的数据槽区去比较Key值，这样就减少了Key的比较次数，同时利用Hash桶的索引直接在数据槽区取数据是非常高效的。

1. SwissTable的内存布局

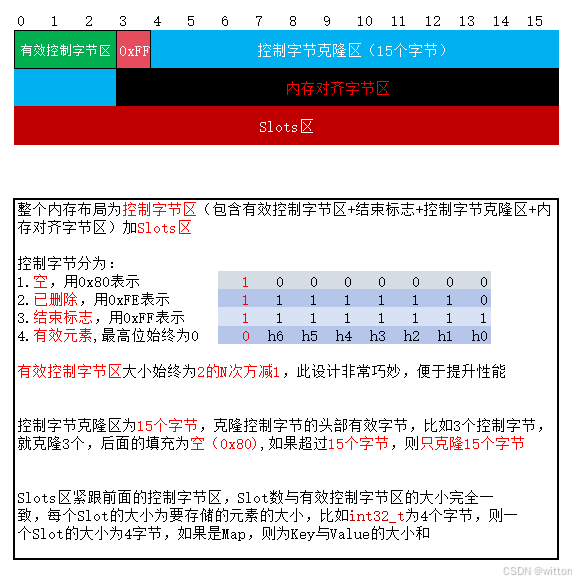

SwissTable的整个内存布局为控制字节区 （包含有效控制字节区+结束标志+控制字节克隆区+内存对齐字节区）加Slots区，在进行内存分配的时候就把它们一起分配。如下图所示：

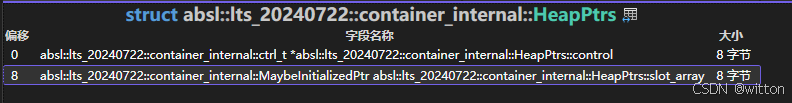

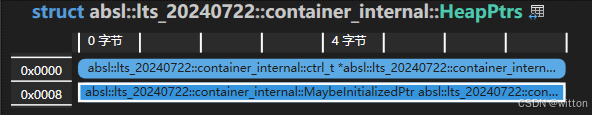

可以看看absl代码的内存布局：

其中的control就是控制字节的指针，slot_array为Hash桶的槽位数组，即数据的实际存储区。

1.1 控制字节

控制字节也被称为元信息，它有以下几种状态：

空，用0x80表示，二进制为0b10000000
已删除元素，用0xFE表示，二进制为0b11111110
结束标志，用0xFF表示，二进制为0b11111111
有效元素，最高位始终为0，低7位为Hash值的低7位

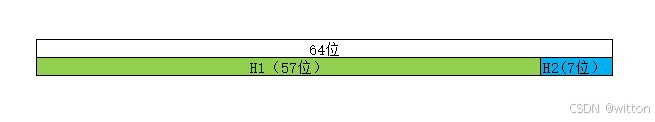

控制字节的有效元素值是如何来的？ 根据Key，计算出一个64位的Hash值，它的高57位为H1，低7位为H2，H1的值来定位有效控制字节区的索引，索引位置存放的即是H2的值，也被称为该Key的特征值。

控制字节的非有效元素为什么最高位为1？

在absl的实现中，将控制字节定义有一个有符号数，类型为int8_t：

1enum class ctrl_t : int8_t {
2  kEmpty = -128,   // 0b10000000
3  kDeleted = -2,   // 0b11111110
4  kSentinel = -1,  // 0b11111111
5};

这样在判断是否为有效元素时，只需要判断是否大于等于0即可；同时，在查找可用槽位时，只需要与结束标志作比较即可，比结束标志小的标志槽位都是可用的（已使用的槽位，控制字节都比结束标志大），非常高效！

1.2 有效控制字节区

为了方便讲解，我把结束标志前面的控制字节区域称为有效控制字节区。有效控制字节区大小始终为2^N^-1，这样的设计非常巧妙，便于提升性能，因为2^N^-1的二进制表示中每位都为1，在计算Slot索引的时候，可以直接按位与即可直接定位，而且不会越界。相比之下，如果使用其它数，则为了在计算索引时不越界，需要进行模运算，是非常耗时的。

1.3 控制字节克隆区

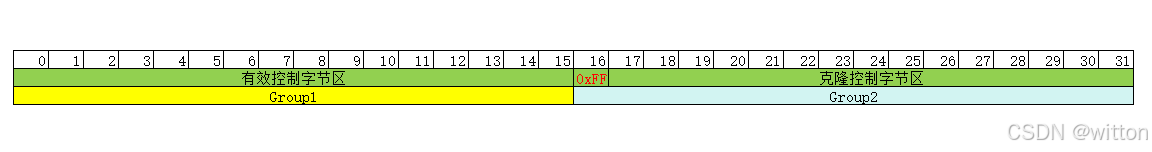

为什么要有控制字节克隆区？前面有介绍开放定址方式存取时查地址是一个循环的过程，如果查到尾部了，则需要从头开始查，由于SwissTable是按组查找，一次性读取一组的数组，如果组是从最后一个有效控制字节开始的，则需要循环读取前面的数据，所以需要把前面的有效控制字节复制到后面方便直接读取。

控制字节克隆区为15个字节，克隆控制字节的头部有效字节，比如3个控制字节，就克隆3个，后面的填充为空（0x80)，如果超过15个字节，则只克隆15个字节。

控制字节克隆区为15个字节的设计也是经过精心设计的，它是根据SIMD（单指令多数据）指令（x86就是SSE2中的指令）中的数据大小（16字节）来设计的，结束标志加上15个字节刚好是16个字节。在查找时，则是按16字节为一组（Group）进行查找。

1.4 Slots区

Slots区紧跟前面的控制字节区，Slot的个数与有效控制字节区的大小完全一致，定位时可以直接使用索引进行关联。每个Slot的大小为要存储的元素的大小，比如int32_t为4个字节，则一个Slot的大小为4字节，如果是Map，则为Key与Value的大小和。

2. SwissTable的查找

根据前面的介绍，H1决定索引，在查找时根据索引位置，一次取16个字节作为一组进行匹配，看这16个字节中有哪些是与特征值H2相同的，再在这些H2相同的索引所对应的Slot中去查找Key，如果Key相同，则找到了，如果没有找到，则取下一组控制字节进行特征值比较，如此循环，直到找到或者找完所有控制字节。如下图所示，如果Group1没找到则继续按Group2查找：

2.1 通过H1计算索引

前面有说到有效控制字节区的大小cap始终为2的N次方减1，是方便通过位运算直接定位索引，减少计算，即H1&cap，它的取值范围为[0, cap]

这里举例来说明：假如有效控制字节区的大小cap为3，则H1决定的索引取值范围为[0,3]。如果当前Key计算的H1值为0x43，0x43&3值为3，直接定位在结束标志上，结束标志后面还有15个字节，存储的是有效控制字节的头部克隆，这16个字节刚好是一个SIMD指令数据大小，则可以按下图所示的Group4进行查找，相当于是从头查找了。同样地，如果H1&3为0，则按Group1进行查找，H1&3为1，则按Group2查找，以此类推，如下图所示：

2.2 匹配控制字节

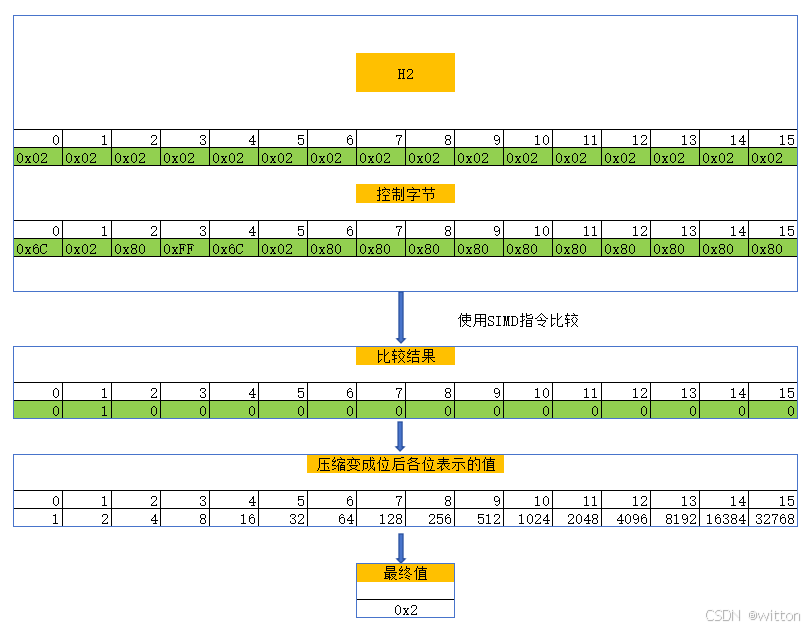

在按组查找的过程中，使用SIMD指令一次比较16个字节，比较的结果也是一个16字节的值，再使用SIMD指令将之压缩成32位的值，其实有效位就是16位，直接转成16位的整数，如下图所示：

如果有多个相等的值，则最终值是按压缩后各位表示的值相加。

压缩后各位表示的值是一个特殊的值，它是2的索引次方，即N号位置为2^n^，而2^n^的二进制正好是尾部有n个0，这为通过值来计算索引提供了一个简便的方法，即计算尾部0的个数。

2.3 比较Key值

前面通过一组控制字节的比较，得到了一个匹配的16位值。通过这个值，可以得到其索引，即计算这个16位值的尾部有多少个0，再与之前线性探测到的索引进行计算，公式为：（探测到的索引+尾部0的个数）& 控制字节大小，得到槽slot的实际的索引。有了slot的索引，即可取Key进行比较了。

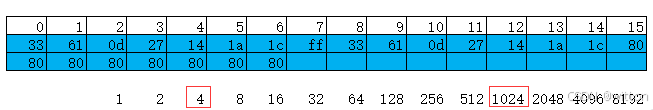

举个例子：假设目前控制字节的大小为7，数据如下图所示：

在线性探测时，根据H1得到索引为2，即0x0d所在位置，根据H2得到特征值为0x14，在匹配时一次性读取的数据是从索引为2的位置开始后的16个字节，即0x0d,0x27,0x14,0x1a，……，然后与0x14 ，0x14，0x14，0x14，……进行比较，根据前面的压缩位表示的值相加，得到一个压缩后的最终值：4+1024＝1028（如下图所示），十六进制为0x0404，这个值尾部有2个0，即索引为2，加上之前H1的索引2，则最终索引为4，即是Slot中的索引。

3. SwissTable的插入、扩展、替换

在插入之前，需要自行查找，如果找到了，则替换；如果没找到，且没有可使用的空间，则需要扩展SwissTable，有使用空间则写入找到的位置。

SwissTable的空间扩展一定是按2^n^-1的规则来扩展的。

absl的实现中在控制字节前面有一个GrowthInfo，用来记录，SwissTable还有多少空间。

三、SwissMap的C++实现

如果对C++模板不是很熟悉，为了学习SwissTable，直接去看absl的实现，可能会觉得云里雾里，有太多额外的东西干扰视线了，不便于快速掌握核心，笔者根据absl源码，实现了一个简单的SwissMap，并且写上了详细注释，方便快速掌握SwissTable的核心。经过简单测试，完全可用，附上源码：

swissmap.h：

  1#include <cassert>
  2#include <cstddef>
  3#include <cstdint>
  4#include <functional>
  5#include <bit>
  6#include <emmintrin.h>
  7#include <random>
  8
  9template<typename K, typename V>
 10class CSwissMap {
 11    static const int kWidth = 16;
 12    enum class Ctrl : int8_t {
 13        kEmpty = -128,   // 0b10000000
 14        kDeleted = -2,   // 0b11111110
 15        kSentinel = -1,  // 0b11111111
 16    };
 17    struct Slot {
 18        K k;
 19        V v;
 20    };
 21
 22    Ctrl* m_ctrl;               // 控制字节数组
 23    Slot* m_slot;               // 槽数组
 24    size_t m_cap = 0;           // 控制字节容量
 25    size_t m_num = 0;           // 控制字节使用量
 26    size_t m_growthInfo = 0;    // 在rehash前，可以存储的数量，变量名遵循absl中的命名
 27    size_t m_salt = 0;          // hash 盐
 28
 29public:
 30    CSwissMap() {
 31        // 使用random_device生成一个随机数种子，
 32        // 再梅森旋转算法生成一个64位的随机数作为hash盐
 33        std::random_device rd;
 34        std::mt19937_64 gen(rd());
 35        m_salt = gen();
 36        init(0);
 37    }
 38
 39    CSwissMap(const CSwissMap&) = delete;
 40    CSwissMap(const CSwissMap&&) = delete;
 41    CSwissMap& operator=(const CSwissMap&) = delete;
 42    CSwissMap& operator=(const CSwissMap&&) = delete;
 43
 44    virtual ~CSwissMap() {
 45        if (m_ctrl != nullptr) {
 46            delete[] m_ctrl;
 47            m_ctrl = nullptr;
 48        }
 49        m_cap = 0;
 50        m_num = 0;
 51        m_growthInfo = 0;
 52        m_salt = 0;
 53    }
 54
 55    V* operator[](K key) {
 56        return find(key, false);
 57    }
 58
 59    void insert(const K& key, const V& v) {
 60        V* x = find(key, true);
 61        new(x) V(v);
 62    }
 63
 64    bool erase(const K& key) {
 65        uint64_t index = 0;
 66        int8_t h2 = 0;
 67        if (findIndex(key, index, h2)) {
 68            // 设置删除标志
 69            setCtrl(index, (int8_t)Ctrl::kDeleted);
 70            // 销毁Slot
 71            destorySlot(m_slot[index]);
 72            // 已使用的控制字节数量减1
 73            m_num--;
 74            // 可存储槽数量加1
 75            m_growthInfo++;
 76            return true;
 77        }
 78        return false;
 79    }
 80
 81private:
 82    constexpr size_t align(size_t x, size_t a) {
 83        return (x + a - 1) & (~(a - 1));
 84    }
 85
 86    void init(size_t n) {
 87        // 控制字节总大小需要加上结束标志（1个字节）与克隆大小（15个字节）
 88        size_t ctrlSize = sizeof(Ctrl) * (n + kWidth);
 89        // 按16字节对齐
 90        size_t alignCtrlSize = align(ctrlSize, 16);
 91        // 槽大小
 92        size_t slotSize = sizeof(Slot) * n;
 93        // 总大小
 94        size_t size = alignCtrlSize + align(slotSize, 16);
 95        char* p = new char[size];
 96        m_ctrl = (Ctrl*)p;
 97        m_slot = (Slot*)(p + alignCtrlSize);
 98        // 将所有控制字节设置为空
 99        memset(m_ctrl, (int)Ctrl::kEmpty, ctrlSize);
100        // 设置控制字节结束标志
101        m_ctrl[n] = Ctrl::kSentinel;
102        m_cap = n;
103        // 根据控制字节容量以及使用情况设置增长信息
104        m_growthInfo = (n - n / 8) - m_num;
105    }
106
107    void rehash(size_t n) {
108        // 先保存之前的控制字节、槽以及容量信息
109        auto ctrl = m_ctrl;
110        auto slot = m_slot;
111        auto cap = m_cap;
112        // 使用新的容量分配内存
113        init(n);
114        // 重置已经使用的数量
115        m_num = 0;
116        // 将之前已经存在的数量，按新的内存重新分配
117        for (auto i = 0; i < cap; ++i) {
118            // 只处理有效控制字节
119            if (int(ctrl[i]) >= 0) {
120                Slot& s = slot[i];
121                V* x = find(s.k, true);
122                // 使用指定内存调用V的构造函数
123                new(x) V(s.v);
124                // 销毁原来的Slot
125                destorySlot(s);
126            }
127        }
128        // 释放原来的内存
129        delete[] ctrl;
130    }
131
132    void destorySlot(Slot& slot) {
133        // 由于Slot所在内存是与ctrl一起分配的，
134        // 所以不能单独释放内存，这里只能调用析构函数
135        // 调用Key的析构函数
136        slot.k.~K();
137        // 调用Value的析构函数
138        slot.v.~V();
139    }
140
141    bool IsValidCapacity(size_t n) {
142        return ((n + 1) & n) == 0 && n > 0;
143    }
144
145    // 下一次分配控制字节内存所需要的容量
146    // 控制字节的容量始终为2的N次方减1
147    size_t nextCap() {
148        assert(IsValidCapacity((m_cap * 2) + 1));
149        return (m_cap * 2) + 1;
150    }
151
152    // 获取槽的索引
153    uint64_t getSlotIndex(uint64_t index, uint16_t mask) {
154        // 根据H1计算的索引index加上匹配的mask索引
155        // 为了避免越界，需要限制在m_cap范围内
156        // 由于m_cap的二进制位全部是1，所以直接位与即可
157        assert(m_cap == 0 || IsValidCapacity(m_cap));
158        return (index + std::countr_zero(mask)) & m_cap;
159    }
160
161    // 根据key查找槽的索引
162    // 成功找到返回true，retIndex为该key所对应的槽索引
163    // 未找到返回false，retIndex为该key所对应的空槽索引
164    bool findIndex(const K& key, uint64_t& retIndex, int8_t& h2) {
165        std::hash<K> h;
166        // 计算key的hash值
167        uint64_t k = h(key);
168        // 给hash值加盐
169        k ^= m_salt;
170        h2 = H2(k);
171        // 一次性填充16字节的特征值h2
172        __m128i match = _mm_set1_epi8(static_cast<char>(h2));
173        uint64_t h1 = H1(k);
174        // 根据h1计算控制字节的索引
175        auto index = h1 & m_cap;
176        while (true) {
177            // 从index开始的位置，一次性读取16字节数据
178            __m128i ctrl = _mm_loadu_si128((const __m128i*)(&m_ctrl[index]));
179            // 与填充的特征值进行“相等”比较，即：match == ctrl
180            auto x = _mm_cmpeq_epi8(match, ctrl);
181            // 将比较的结果进行压缩
182            auto mask = static_cast<uint16_t>(_mm_movemask_epi8(x));
183            while (mask != 0) { // 压缩的结果不为0，则表示有匹配的特征值
184                // 计算槽相对m_ctrl的索引
185                auto slotIndex = getSlotIndex(index, mask);
186                assert((uint64_t)m_ctrl[slotIndex] == h2);
187                // 如果是指定的Key则返回
188                if (m_slot[slotIndex].k == key) {
189                    retIndex = slotIndex;
190                    return true;
191                }
192                // 由于处理时是计算的尾部有多少个0，
193                // 所以之前处理的是低位的第一个1，现在将其置为0
194                mask &= mask - 1;
195            }
196            // 压缩结果为0，则没有匹配的特征值，检查空槽
197            __m128i matchEmpty = _mm_set1_epi8(static_cast<char>(Ctrl::kEmpty));
198            x = _mm_cmpeq_epi8(matchEmpty, ctrl);
199            mask = static_cast<uint16_t>(_mm_movemask_epi8(x));
200            if (mask != 0) {
201                // 计算槽相对m_ctrl的索引
202                retIndex = getSlotIndex(index, mask);
203                return false;
204            }
205            // 当前group没有找到，定位到下一group，继续查找
206            index += kWidth;
207            // 索引不能越界
208            index &= m_cap;
209        }
210    }
211
212    V* find(const K& key, bool isAdd) {
213    refind:
214        uint64_t index = 0;
215        int8_t h2 = 0;
216        if (findIndex(key, index, h2)) {
217            // 如果成功找到，返回Value的地址
218            return &m_slot[index].v;
219        }
220        // 没有找到，需要添加
221        if (isAdd) {
222            // 一次性读取16个字节
223            __m128i ctrl = _mm_loadu_si128((const __m128i*)(&m_ctrl[index]));
224            // 填充16个字节的结束标志
225            __m128i specail = _mm_set1_epi8(static_cast<char>(Ctrl::kSentinel));
226            // 与specail进行“大于”比较，即：specail > ctrl，筛选出所有空及已删除的标志
227            // specail中填写的是-1，所以大于空（-128）以及删除标志（-2），
228            // 但不大于有效控制字节，因为有效控制字节是非负数
229            auto x = _mm_cmpgt_epi8(specail, ctrl);
230            uint16_t mask = static_cast<uint16_t>(_mm_movemask_epi8(x));
231            if (mask != 0) {
232                // 如果还可以存储，直接存储
233                if (m_growthInfo > 0) {
234                    // 这里需要根据mask重新计算索引
235                    index = getSlotIndex(index, mask);
236                    assert(m_ctrl[index] == Ctrl::kEmpty || m_ctrl[index] == Ctrl::kDeleted);
237                    // 在控制字节中设置特征值h2
238                    setCtrl(index, h2);
239                    // 在设置对应槽的Key
240                    new(&m_slot[index].k) K(key);
241                    // 增加控制字节使用数
242                    m_num++;
243                    // 减少可存储数
244                    m_growthInfo--;
245                    return &m_slot[index].v;
246                }
247            }
248            // 不能再存储了，需要rehash重新分配空间了
249            rehash(nextCap());
250            // 重新分配了空间，需要重新查找
251            goto refind;
252        }
253        // 只查找，没找到
254        return nullptr;
255    }
256
257    void setCtrl(uint64_t index, int8_t h) {
258        m_ctrl[index] = (Ctrl)h;
259        if (index < kWidth - 1) {
260            // 如果index小于克隆字节大小，则需要同时设置克隆区的控制字节
261            m_ctrl[index + m_cap + 1] = (Ctrl)h;
262        }
263    }
264
265    uint64_t H1(uint64_t hash) {
266        // 取hash值的高57位，并加盐，
267        // 盐是根据当前控制字节的首地址右移12位，12位刚好是一个内存页大小
268        return (hash >> 7) ^ ((uintptr_t)(m_ctrl) >> 12);
269    }
270
271    int8_t H2(uint64_t hash) {
272        // 取hash值的低7位
273        return (int8_t)(hash & 0x7F);
274    }
275};

测试代码：

main.cc：

 1#include <assert.h>
 2#include <string>
 3#include <windows.h>
 4#include "swissmap.h"
 5
 6int main(int argc, char* argv[]) {
 7	auto t1 = timeGetTime();
 8	char buf[32];
 9	CSwissMap<int, std::string> m;
10	int num = 1000'0000;
11	for (int i = 1; i <= num; ++i){
12		sprintf(buf, "str%d", i);
13		m.insert(i, buf);
14	}
15	for (int i = 1; i <= num; ++i){
16		m.erase(i);
17	}
18	auto t2 = timeGetTime();
19	printf("swissMap %d次，耗时:%lu\n", num, t2 - t1);
20	return 0;
21}

CMakeLists.txt：

 1cmake_minimum_required(VERSION 3.25.0)
 2project(swissmap VERSION 0.1.0 LANGUAGES C CXX)
 3
 4set(CMAKE_CXX_STANDARD 20)
 5if(MSVC)
 6add_compile_options(/source-charset:utf-8)
 7endif()
 8
 9add_executable(${PROJECT_NAME} main.cc)
10if(CMAKE_HOST_WIN32)
11target_link_libraries(${PROJECT_NAME} PRIVATE winmm.lib)
12endif()
13
14include(CTest)
15enable_testing()
16
17set(CPACK_PROJECT_NAME ${PROJECT_NAME})
18set(CPACK_PROJECT_VERSION ${PROJECT_VERSION})
19include(CPack)

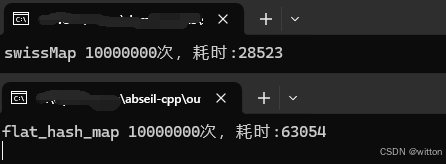

笔者将之与absl中的flat_hash_map进行测试对比，这是Debug版本的对比：

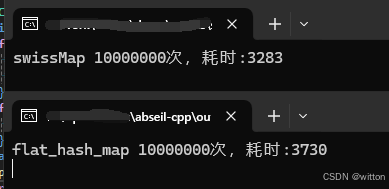

这是Release版本的对比：

针对本测试用例，笔者的实现在Debug版本下性能是absl的2倍多，在Release版本下也要快一些。

以上代码在Windows下使用VS2022以及MinGW的Clang 19.1、GCC 14.2编译测试通过！

如果对你有帮助，欢迎点赞收藏！

文章目录

SwissTable详解
